卷积神经网络各层特征图的可视化

# 特征图可视化

代码链接：https://github.com/Hny1216/FeatureMapVisualization

速食可直接跳转引用方法

# 特征图

理解特征图（Feature Map）就需要先理解卷积神经网络（Convolutional Neural Network，CNN）是如何工作的。

卷积神经网络大体可以分为特征提取层和特征映射层。特征提取层主要由若干卷积层、激活层和池化层组成，特征映射层主要是多层全连接层。在卷积层中，使用不同的卷积核从局部感受野中提取各种特征，每个核生成自己的特征图，多个卷积核得到的特征图在深度方向堆叠得到输出特征图（Feature Maps）。

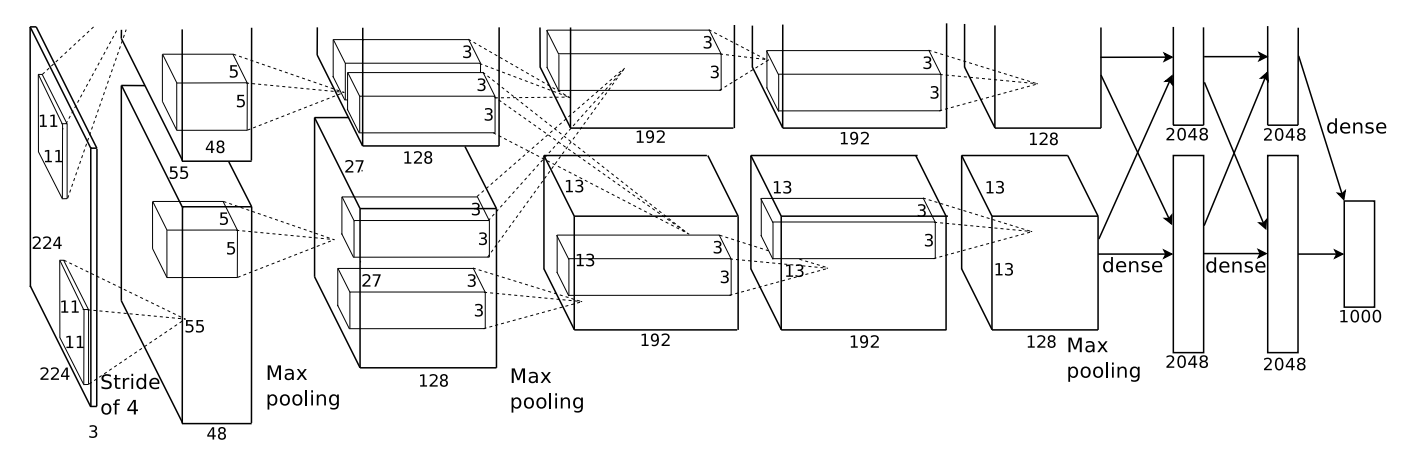

以 Alexnet 为例，其网络结构如下图。其输入图像的大小为 $224\times224\times3$ ，第一个卷积层中卷积核的大小是 $5\times5$ ，共有 96 个卷积核（分为两批），每个卷积核与输入进行卷积运算得到一张特征图，因此可以得到 96 张特征图（图中为何是 48 个特征图？Alexnet 设计网络时运算能力不足，因此将网络分为了两批，每一批都是 48，因此总特征图就是 48*2=96 张）。

# 激活可视化

特征图的激活可视化本质就是可视化特征图，通过观察特征图中被激活的像素位置，从而借此理解卷积神经网络关注输入的那一部分数据信息，进而对卷积神经网络进行解释。

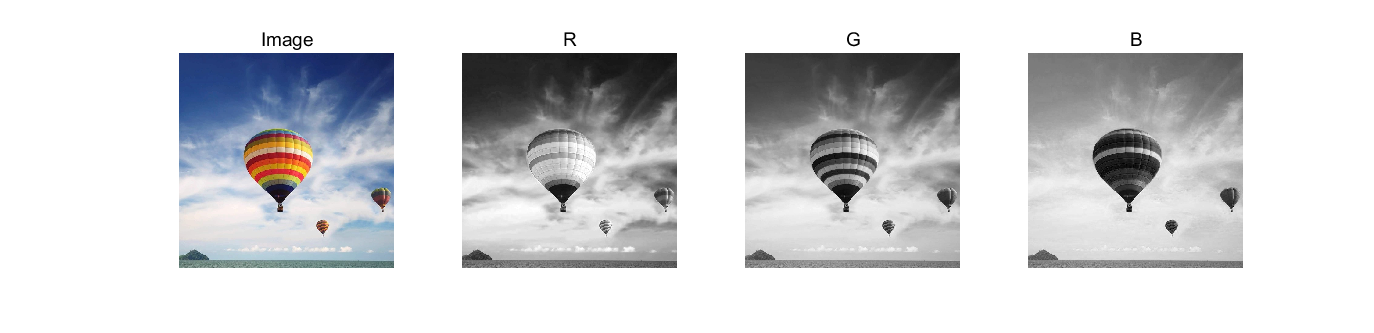

同样以 Alexnet 网络的第一层卷积层为例，输入选择一张标签为 “balloon”，大小为 $705\times705\times3$ 的图像。输入的三通道图像如下：

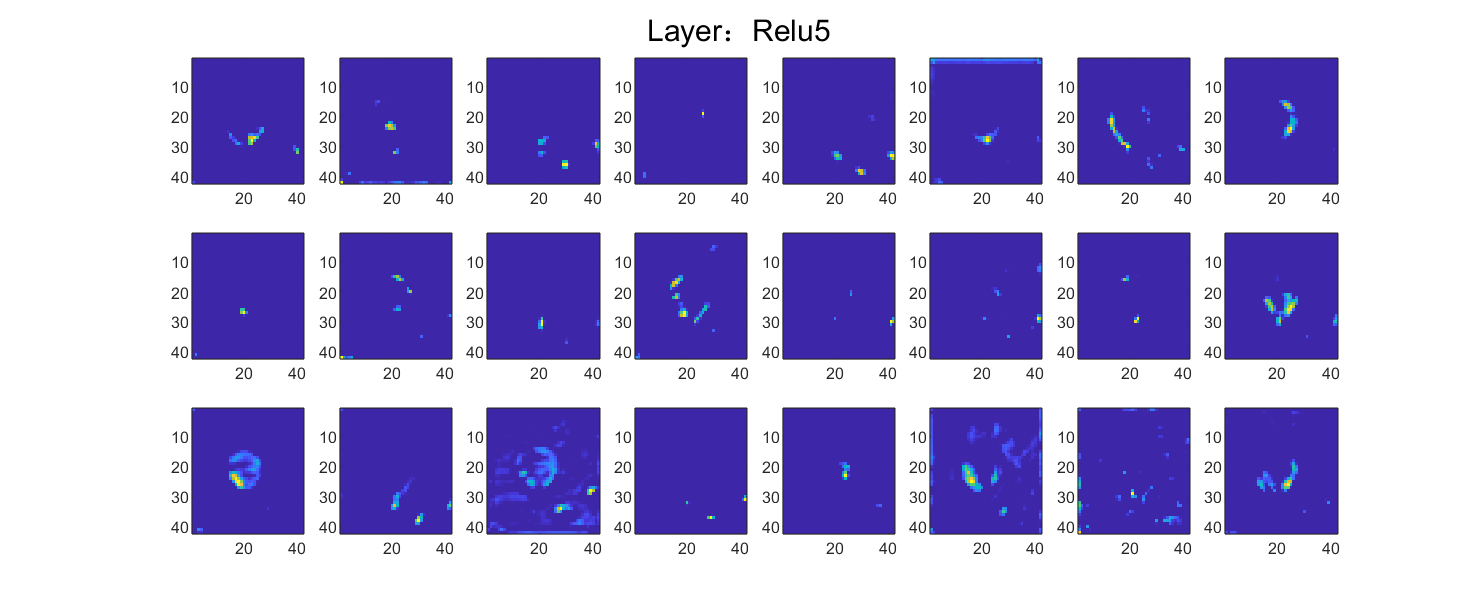

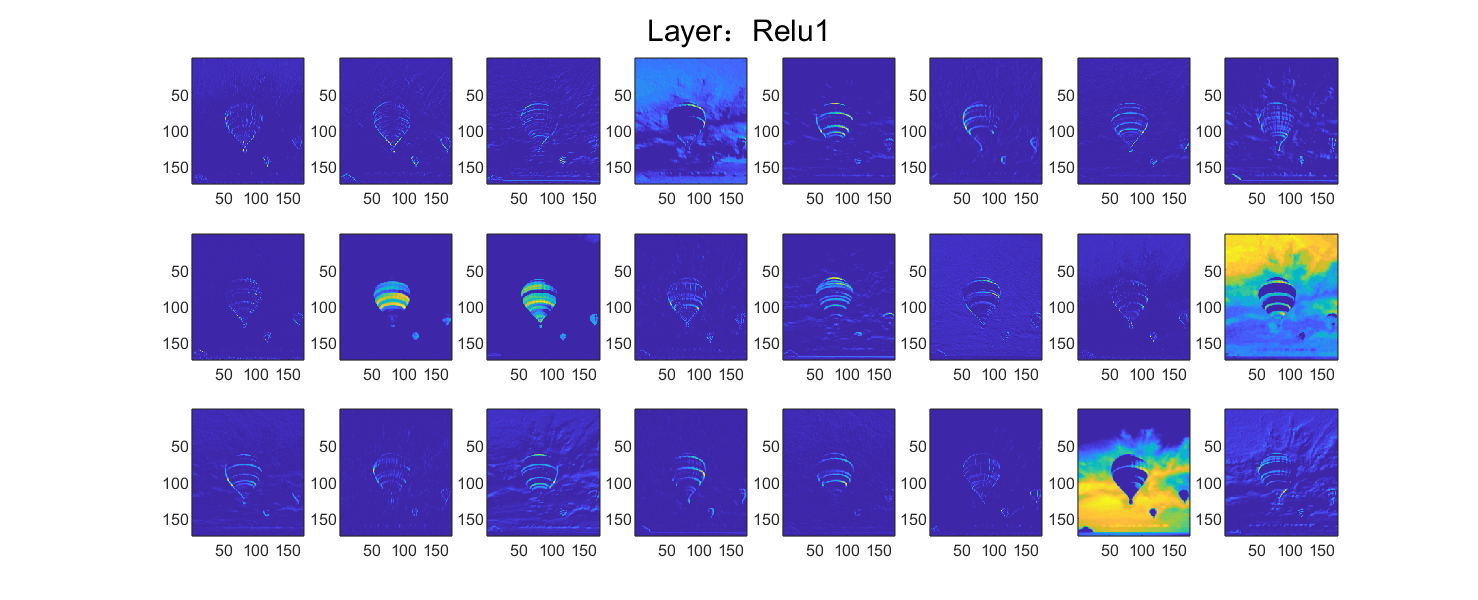

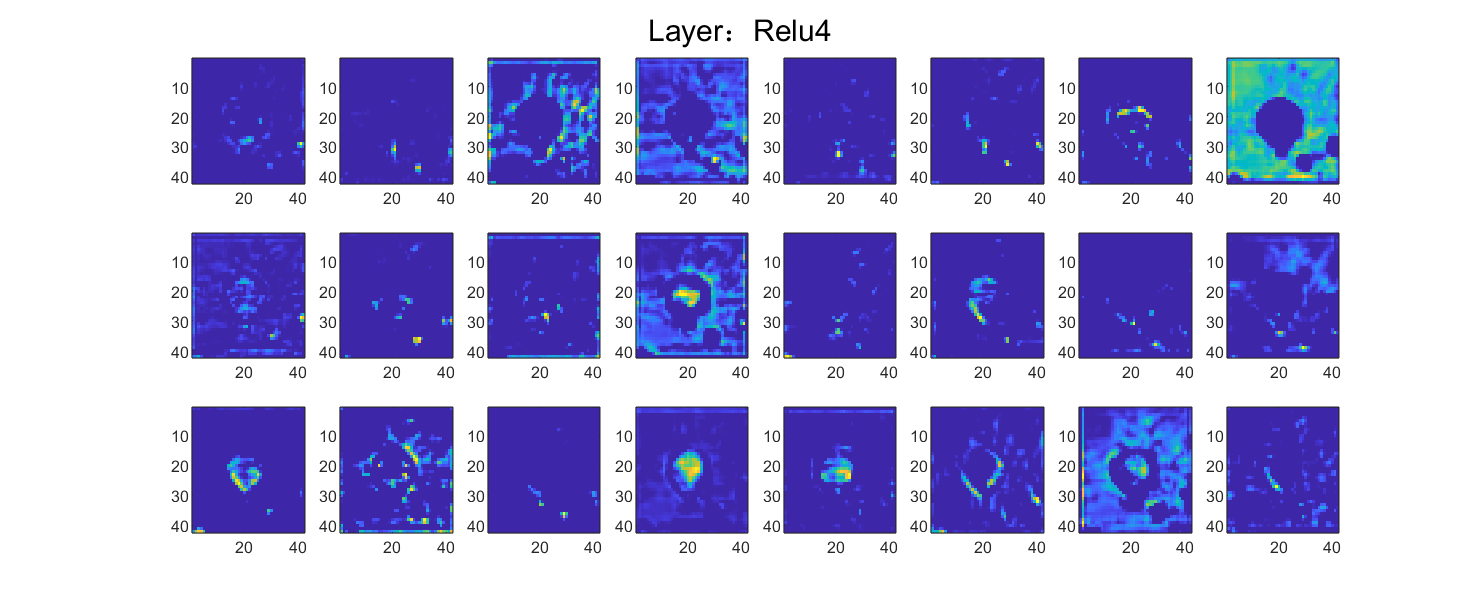

我们可视化浅层网络（Relu1）和深层网络（Relu4，Relu5），来观察网络各层激活了哪些特征（选取了前 18 个通道）。浅层网络激活的特征信息较多，且与原始数据较为相似，越深层网络所提取到的特征就越抽象，更加注重输入的纹理细节信息。

# 代码解析

# 引用方法

本方法实现了一个特征图可视化类，提供了 Matlab 和 Python 两种语言的版本，以下根据需要使用合适的语言自行使用。

# 下载

下载链接如下：https://github.com/Hny1216/FeatureMapVisualization

# 环境

确保特征图可视化类与运行脚本文件在一个路径即可。

# 运行

	a = alexnet;
	Fmv = FeatureMapVisualization(a,isShow=true);

	import FeatureMapVisualization as Fmv
	model = models.alexnet(pretrained=True)
	modelLayer = list(model.children())
	modelVisualization = Fmv.FeatureMapVisualization(modelLayer)
